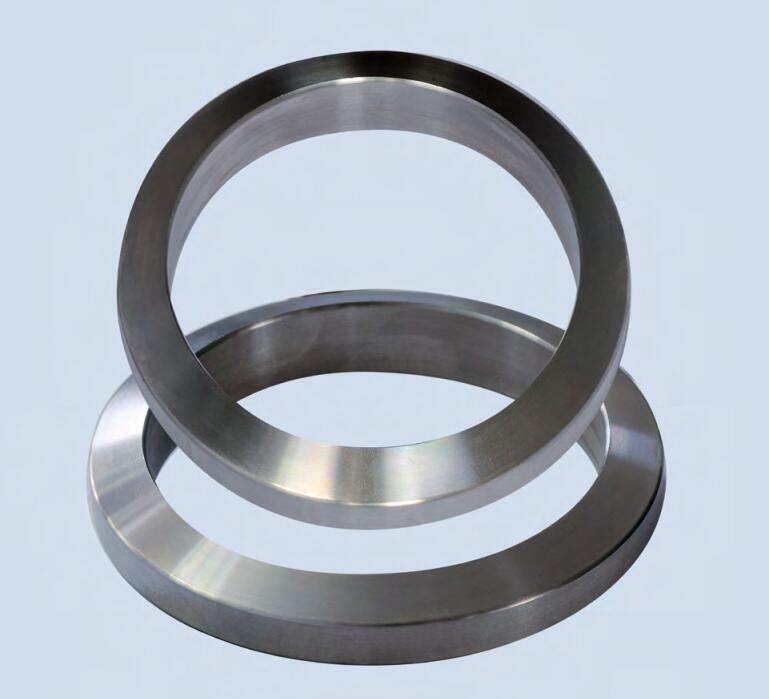

高压管道连接中，广泛使用透镜垫密封结构，透镜垫的密封面均为球面，与管道的锥形密封面相接触，初始状态为一环线，在预紧力的作用下，透镜垫在接触处产生塑性变形，环线变成环带，密封性能较好，由于接触面是由球面和斜面自然形成，垫片易对中。透镜垫片密封属于强制密封，密封面为球面与锥面相接触，易出现压痕，零件的互换性差。

主要特点：耐高温高压、密封持久可靠、适应载荷频变。

适用范围：我国通用机械行业现行角式高压阀门端法兰，采用透镜垫密封，其适用公称压力为 16~32MPa；公称通径为 3~200mm；适用温度为 -30~+200℃
