金属缠绕垫片

金属缠绕垫片是应用广泛的一种密封垫片。为半金属密合垫中回弹性较好的垫片，由 V 形或 W 形薄钢带与各种填充料交替缠绕而成。能耐高温、高压和适应超低温或真空下的条件使用。通过改变垫片的材料组合，可解决各种介质对垫片的化学腐蚀问题。其结构密度可依据不同的锁紧力要求来制作。为加强主体和准确定位，缠绕垫片设有金属内加强环和外定位环。利用内外钢环来控制其压紧度，来保持其优良的密封性能。

金属缠绕垫片主要用途

回弹性优良的金属缠绕垫片，能够对管道系统的压力热循环和振动进行自动调整，特别适用于负荷不均匀、接合力易松弛，温度与压力周期性变化、有冲击或震动的场合。是阀门、泵、换热器、塔、人孔、手孔等法兰连接处的静密封原件，广泛地用于石化、机械、电力、冶金、造船、医药、原子能和宇航等部门。

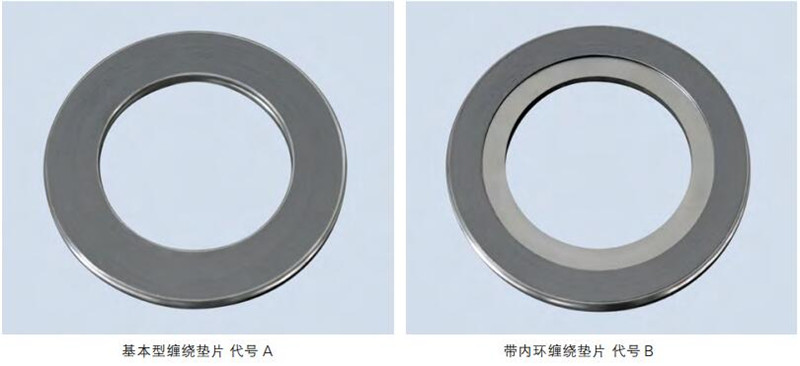

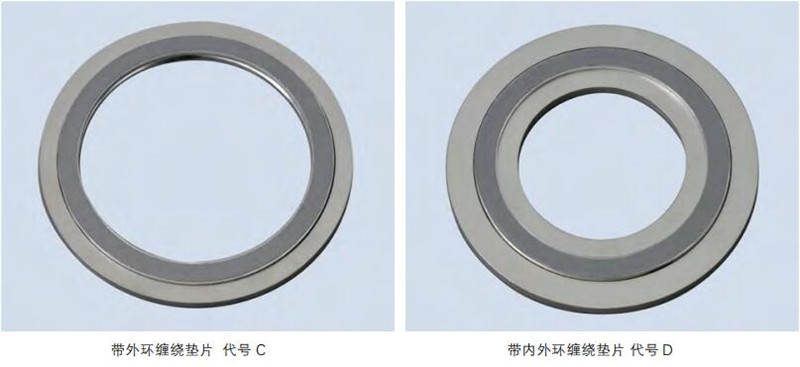

金属缠绕垫片的种类断面形式及代号

法兰种类及缠绕垫片形式

榫面 / 槽面法兰 ( 基本型缠绕垫片 ) 凹面 / 凸面法兰 ( 带内环缠绕垫片 )

平面 / 突面法兰 ( 带外环缠绕垫片 ) 平面 / 突面法兰 ( 带内外环缠绕垫片 )

金属缠绕垫片应用范围

石油、化工、冶金、电力、船舶、机械等行业的管道、阀门、压力容器、冷凝器、换热器、塔、人孔、手孔等法兰连接处密封。

金属缠绕垫片技术参数

缠绕垫片系数 m=2.5-4 缠绕垫片使用压力≤ 42MPa， 缠绕垫片使用温度 -200℃ ~+650℃ ( 氧化性介质中不高于450℃ )， 缠绕垫片预紧比压低值可达到 y=68MPa。缠绕垫片厚度 : 3.2mm, 4.5mm,6.5mm。

材质说明

1. 金属带材料

A. 采用厚度为 0.2±0.02mm 的 304、304L、316、316L、347、321 特种合金有蒙乃尔 400，哈氏合金

C-276，因科镍 600，因科镍 800，钛，锆等钢带，或由供需双方协商确定。

B. 金属带为预成型的 V 型或 W 型窄带，表面应光滑洁净，不应有粗糙不平、裂纹、划痕、凹坑及锈斑等缺陷。

C. 金属带的硬度值应符合相关标准要求。

D. 一般的钢带的宽度是 3.2mm,4.5mm,6.5mm。

2. 非金属带材料

A 非金属填充为特制的石棉带，柔性石墨带、聚四氟乙烯带、非石棉纤维带、陶瓷纤维及云母带等。

B. 特制石棉烧失量必须≤ 25%

C. 柔性石墨带的氯离子含量≤ 50PPM

D. 一般的非金属带的宽度是 4.5mm,5.7mm,8mm

E. 适用温度：柔性石墨（-200℃ ~+650℃），聚四氟乙烯（-200℃ ~+250℃）特制石棉（-100℃ ~+500℃）

3. 内外环材料

常用的有碳钢、304、304L、316、316L,321,347, 钛 , 锆 , 因科镍 600, 因科镍 800, 哈氏合金 -276 等

缠绕垫片性能：

1、适用范围广 : 耐高温、高压和适应超低温或真空下使用。

2、应用补偿能力强 : 在高温、高压波动频繁的工位上，密封性能稳定、可靠性强。

3、使用安装方便。
